鸿运国际喷涂伺服机械手控制系统 ，系统设置有哪些喷涂工艺模式呢 ？如下：
一、直线型喷涂行动

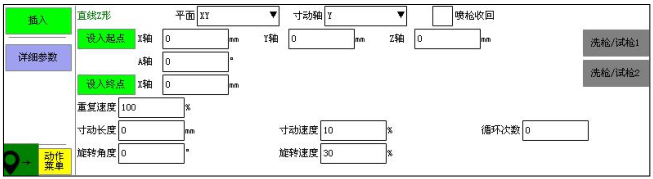

1、直线Z形
平面：下拉三角箭头选择喷涂的平面。
寸动轴：下拉三角箭头选择作为寸动的轴。
喷枪收回：勾选后体现第一模行动竣事后控制喷枪的轴会先回到原点位置然后再去下一个起点举行喷涂。
设入起点：在手动状态下把轴移动到起始点再点击【设入起点】按钮即可把起点的坐标值设入位置编辑框中。
设入终点：在手动状态下把轴移动到起终点再点击【设入终点】按钮即可把终点的坐标值设入位置编辑框中。
重复速率：设置重复行动时的速率。
寸动长度：设置寸动轴的寸动长度。
寸动速率：设置寸动轴的移动速率。
循环次数：设置行动循环的次数。
旋转角度：设置转盘自转时旋转的角度。
旋转速率：设置转盘自转时旋转的速率。
【洗枪/试枪 1】按钮：单击一次此按钮酿成绿色雾化 1、油量 1、喷幅 1 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。
注：此按钮放在这里是为了利便用户在举行调试时使用。
【洗枪/试枪 2】单击一次此按钮酿成绿色雾化 2、油量 2、喷幅 2 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。

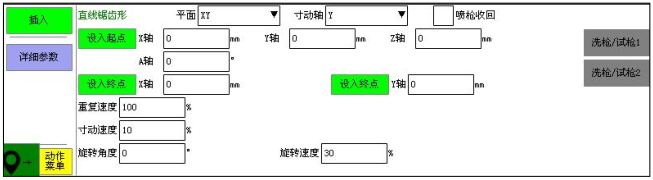

2、直线锯齿形
平面：下拉三角箭头选择喷涂的平面。
寸动轴：下拉三角箭头选择作为寸动的轴。
喷枪收回：勾选后体现第一模行动竣事后控制喷枪的轴会先回到原点位置然后再去下一个起点举行喷涂。
设入起点：在手动状态下把轴移动到起始点再点击【设入起点】按钮即可把起点的坐标值设入位置编辑框中。
设入终点：在手动状态下把轴移动到起终点再点击【设入终点】按钮即可把终点的坐标值设入位置编辑框中。
重复速率：设置重复行动时的速率。
寸动速率：设置寸动轴的移动速率。
循环次数：设置行动循环的次数。
旋转角度：设置转盘自转时旋转的角度。
旋转速率：设置转盘自转时旋转的速率。
【洗枪/试枪 1】按钮：单击一次此按钮酿成绿色雾化 1、油量 1、喷幅 1 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。
注：此按钮放在这里是为了利便用户在举行调试时使用。
【洗枪/试枪 2】单击一次此按钮酿成绿色雾化 2、油量 2、喷幅 2 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。

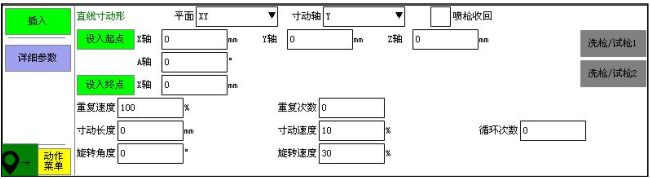

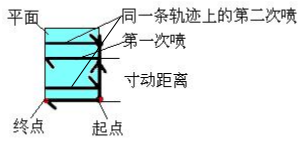

3、直线寸动形
平面：下拉三角箭头选择喷涂的平面。
寸动轴：下拉三角箭头选择作为寸动的轴。
喷枪收回：勾选后体现第一模行动竣事后控制喷枪的轴会先回到原点位置然后再去下一个起点举行喷涂。
设入起点：在手动状态下把轴移动到起始点再点击【设入起点】按钮即可把起点的坐标值设入位置编辑框中。
设入终点：在手动状态下把轴移动到起终点再点击【设入终点】按钮即可把终点的坐标值设入位置编辑框中。
重复速率：设置重复行动时的速率。
重复次数：设置往复喷的次数。
寸动长度：设置寸动轴的寸动长度。
寸动速率：设置寸动轴的移动速率。
循环次数：设置行动循环的次数。
旋转角度：设置转盘自转时旋转的角度。
旋转速率：设置转盘自转时旋转的速率。
【洗枪/试枪 1】按钮：单击一次此按钮酿成绿色雾化 1、油量 1、喷幅 1 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。
注：此按钮放在这里是为了利便用户在举行调试时使用。
【洗枪/试枪 2】单击一次此按钮酿成绿色雾化 2、油量 2、喷幅 2 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。

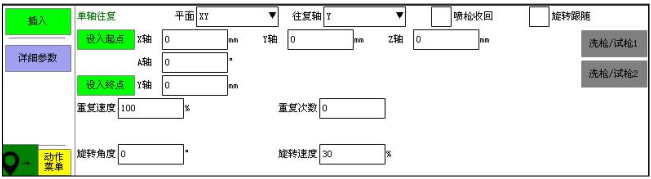

4、直线往复形
平面：下拉三角箭头选择喷涂的平面。
寸动轴：下拉三角箭头选择作为寸动的轴。
喷枪收回：勾选后体现第一模行动竣事后控制喷枪的轴会先回到原点位置然后再去下一个起点举行喷涂。
旋转追随：勾选之后当喷枪在喷的同时旋转轴也随着转。
设入起点：在手动状态下把轴移动到起始点再点击【设入起点】按钮即可把起点的坐标值设入位置编辑框中。
设入终点：在手动状态下把轴移动到起终点再点击【设入终点】按钮即可把终点的坐标值设入位置编辑框中。
重复速率：设置重复行动时的速率。
重复次数：设置往复喷的次数。
循环次数：设置行动循环的次数。
旋转角度：设置转盘自转时旋转的角度。
旋转速率：设置转盘自转时旋转的速率。
【洗枪/试枪 1】按钮：单击一次此按钮酿成绿色雾化 1、油量 1、喷幅 1 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。
注：此按钮放在这里是为了利便用户在举行调试时使用。
【洗枪/试枪 2】单击一次此按钮酿成绿色雾化 2、油量 2、喷幅 2 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。
二、曲线形喷涂行动

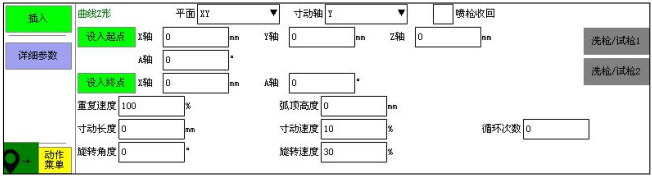

1、曲线Z形
平面：下拉三角箭头选择喷涂的平面。
寸动轴：下拉三角箭头选择作为寸动的轴。
喷枪收回：勾选后体现第一模行动竣事后控制喷枪的轴会先回到原点位置然后再去下一个起点举行喷涂。
设入起点：在手动状态下把轴移动到起始点再点击【设入起点】按钮即可把起点的坐标值设入位置编辑框中。
设入终点：在手动状态下把轴移动到起终点再点击【设入终点】按钮即可把终点的坐标值设入位置编辑框中。
重复速率：设置重复行动时的速率。
弧顶高度：圆弧顶部的高度 ，正数为凸弧 ，负数为凹弧。
寸动长度：设置寸动轴的寸动长度。
寸动速率：设置寸动轴的移动速率。
循环次数：设置行动循环的次数。
旋转角度：设置转盘自转时旋转的角度。
旋转速率：设置转盘自转时旋转的速率。
【洗枪/试枪 1】按钮：单击一次此按钮酿成绿色雾化 1、油量 1、喷幅 1 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。
注：此按钮放在这里是为了利便用户在举行调试时使用。
【洗枪/试枪 2】单击一次此按钮酿成绿色雾化 2、油量 2、喷幅 2 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。

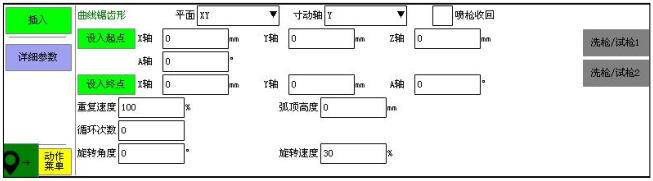

2、曲线锯齿形
平面：下拉三角箭头选择喷涂的平面。
寸动轴：下拉三角箭头选择作为寸动的轴。
喷枪收回：勾选后体现第一模行动竣事后控制喷枪的轴会先回到原点位置然后再去下一个起点举行喷涂。
设入起点：在手动状态下把轴移动到起始点再点击【设入起点】按钮即可把起点的坐标值设入位置编辑框中。
设入终点：在手动状态下把轴移动到起终点再点击【设入终点】按钮即可把终点的坐标值设入位置编辑框中。
重复速率：设置重复行动时的速率。
弧顶高度：圆弧顶部的高度 ，正数为凸弧 ，负数为凹弧。
循环次数：设置行动循环的次数。
旋转角度：设置转盘自转时旋转的角度。
旋转速率：设置转盘自转时旋转的速率。
【洗枪/试枪 1】按钮：单击一次此按钮酿成绿色雾化 1、油量 1、喷幅 1 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。
注：此按钮放在这里是为了利便用户在举行调试时使用。
【洗枪/试枪 2】单击一次此按钮酿成绿色雾化 2、油量 2、喷幅 2 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。

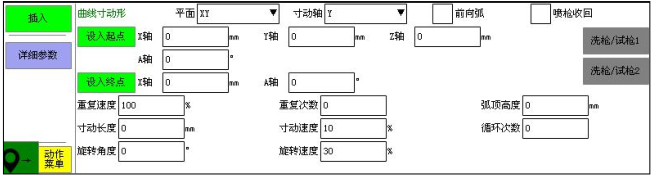

3、曲线寸动形
平面：下拉三角箭头选择喷涂的平面。
寸动轴：下拉三角箭头选择作为寸动的轴。
喷枪收回：勾选后体现第一模行动竣事后控制喷枪的轴会先回到原点位置然后再去下一个起点举行喷涂。
设入起点：在手动状态下把轴移动到起始点再点击【设入起点】按钮即可把起点的坐标值设入位置编辑框中。
设入终点：在手动状态下把轴移动到起终点再点击【设入终点】按钮即可把终点的坐标值设入位置编辑框中。
重复速率：设置重复行动时的速率。
弧顶高度：圆弧顶部的高度 ，正数为凸弧 ，负数为凹弧。
寸动长度：设置寸动轴的寸动长度。
寸动速率：设置寸动轴的移动速率。
循环次数：设置行动循环的次数。
旋转角度：设置转盘自转时旋转的角度。
旋转速率：设置转盘自转时旋转的速率。
【洗枪/试枪 1】按钮：单击一次此按钮酿成绿色雾化 1、油量 1、喷幅 1 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。
注：此按钮放在这里是为了利便用户在举行调试时使用。
【洗枪/试枪 2】单击一次此按钮酿成绿色雾化 2、油量 2、喷幅 2 这三个输出点会有输出（响应的输出点的灯会亮）如需关闭则再点击一次按钮酿成灰色即可。

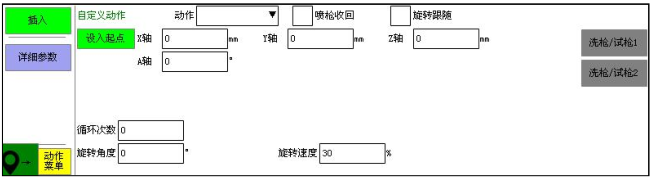

DIY（自界说喷涂行动）
行动：下拉选择在已在可编程按键里自界说教育的行动。
设入起点：在手动状态下把轴移动到目的点再点击【设入起点】按钮即可把目的点的坐标教育到程序中。
喷枪收回：勾选后体现第一模行动竣事后控制喷枪的轴会先回到原点位置然后再去下一个起点举行喷涂。
旋转追随：勾选之后当喷枪在喷的同时旋转轴也随着转。
循环次数：设置行动循环的次数。
旋转角度：设置转盘自转时旋转的角度。
旋转速率：设置转盘自转时旋转的速率。

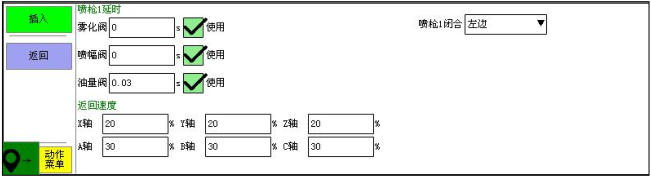

详情参数界面说明：
雾化阀：勾选其为“使用”后可设置雾化阀的延时时间。
喷幅阀：勾选其为“使用”后可设置喷幅阀的延时时间。
油量阀：勾选其为“使用”后可设置油量阀的延时时间。
喷枪闭合：①左边：喷枪移动到最左边时关闭一下；②右边：喷枪移动到最右边时关闭一下；③� ？号缜谷檀τ谝恢狈刺�；④常闭：喷枪处于一直关闭状态；⑤双边：喷枪移动到双方时关闭一下。
返回速率：完成一模各轴返回起始点的速率设置。
更多喷涂工艺模式后续会陆陆续续开发 ，敬请期待！
